TERMOSTAT OCHRONNY KOTŁA TYP JBV 1

Zawór termostatyczny jednofunkcyjny to rozwiązanie służące do zabezpieczenia kotła jak i instalacji przed nadmierną temperaturą powodującą gotowanie. Stosowany głównie na Zachodzie w obiegach zamkniętych.

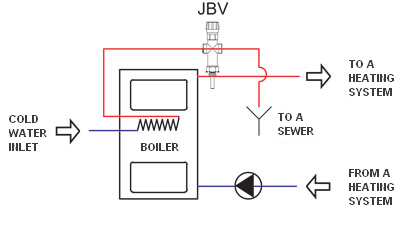

W przypadku nadmiernego wzrostu temperatury czujnik otwiera zawór termostatyczny. Poprzez otwarty zawór (pojedynczego działania) zimna woda z wodociągu wpływa do kotła i uniemożliwia zagotowanie wody c.o. Wylatującą  wodę można spuścić np. do kanalizacji. Gdy temperatura spadnie do bezpiecznej wysokości zawór automatycznie się znowu zamyka.



Zabezpieczenie instalacji zaworem termostatycznym pozwala utrzymać stan czynnika roboczego w instalacji grzewczej (np. płyn niezamarzający) w stanie niezmienionym pomimo wystąpienie awaryjnego trybu pracy - schładzania kotła i instalacji C.O.

Obieg schładzania jest tu odseparowany od obiegu grzania.




Dane techniczne
Gwint: 3/4 cala

 Temperatura otwarcia zaworu: 97 stopni Celsjusza

 Zastosowanie: do kotłów o mocy do 93 kW

 Temperatura minimalna: -10 stopni Celsjusza



Pomiary gwintu montażowego:
- na zewnątrz gwintu: 20,8 mm
- wewnątrz gwintu: 19,3 mm

Długość elementu pomiarowego wraz z gwintem: 62,3 mm



Pomiary gwintów przyłączeniowych
(przyłącze wody bieżącej, wyjście na wężownicę schładzającą):

- na zewnątrz gwintu: 26,1 mm
- wewnątrz gwintu: 24,4 mm

zobacz opis ( PDF )
