Zawór schładzający jednofunkcyjny Danfoss BVTS z kapilarą 1,3 m

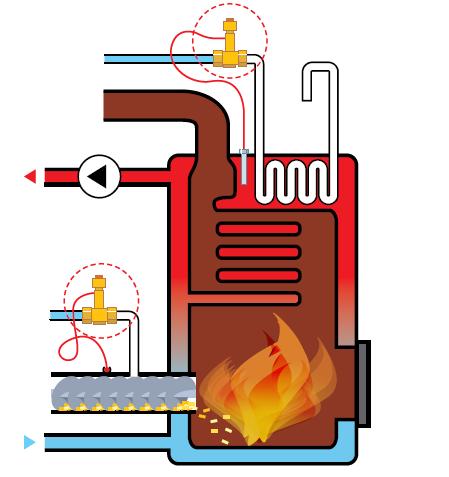

Zawór termostatyczny BVTS ma zastosowanie w instalacjach grzewczych jako zabezpieczenie dla kominków oraz kotłów na paliwo stałe. Zawór zapobiega przegrzaniu kotła poprzez zrzut wody z podgrzewacza lub wężownicy kondensacyjnej. BVTS zabezpiecza również przed cofaniem płomienia do podajnika paliwa stałego poprzez zalanie paliwa w sytuacji nadmiernego wzrostu temperatury. BVTS jest zaworem samoczynnym, tzn. działa bez zasilania w energię elektryczną czy sprężone powietrze.

Zawór termostatyczny BVTS jest aktywowany przez wzrost temperatury. Zawór składa się z dwóch trwale zintegrowanych
elementów:
- zaworu obciążonego sprężyną
- hermetycznie szczelnego elementu termostatycznego z mieszkiem, czujnikiem i wypełnieniem

Zawór jest wyregulowany, aby otworzyć się przy temperaturze czujnika 95ºC. Nastawa zaworu jest stała i nie może być zmieniona przez użytkownika. Gdy temperatura wokół czujnika wzrośnie, podgrzaniu ulegnie również napełnienie czujnika powodując wzrost ciśnienia. Ciśnienie to poprzez kapilarę jest przenoszone do mieszka i oddziałuje na zawór. Przy temperaturze czujnika 95ºC ciśnienie w mieszku staje się większe niż nacisk sprężyny zaworu, więc trzpień unosi się otwierając zawór.

Zalety:

Nie wymaga zasilania – zawór samoczynny
Otwiera się wraz ze wzrostem temperatury czujnika
Może być instalowany na wlocie lub wylocie z kotła
Może być instalowany w każdym położeniu
Mosiądz i inne materiały w kontakcie z wodą odpowiednie do kontaktu z wodą pitną
Element termostatyczny trwale zintegrowany z korpusem zaworu, aby wyeliminować ryzyko przesunięcia nastawy
Podwójny czujnik aby zapewnić niezawodne działanie
Kapilara zabezpieczona przed załamaniem poprzez stalową osłonę
Oszczędzające przestrzeń kompaktowe rozwiązanie

Dane techniczne:

Medium: woda
Maks. ciśnienie robocze: 10 bar
Temperatura otoczenia: 0 do 125 ˚C
Temperatura wody: 5 do 110˚C
Temperatura otwarcia: 95˚C (stała)
Histereza: 6ºC
Przepływ: 2.4 m3/h przy ciśnieniu wody min. 1 bar
Przyłącze: G ¾ , ISO 228
Długość kapilary: 1.3 m



zobacz opis ( PDF )
